Asignatura: Visualización de datos. Estudio del catálogo de objetos astronómicos NGC.



Cuestiones a responder:
  • Dentro de la Vía Láctea:
    • ¿Se pueden distinguir las poblaciones estelares de la Galaxia?
    • ¿Se puede inferir la forma de la Galaxia?
  • Fuera de la Vía Láctea:
    • ¿Se puede obtener inforamcion de la distribución de las galaxias?

En definitiva: ¿Qué información nos dá el catálogo dentro y fuera de La Galaxia?
Práctica Parte II: proyecto de visualización
Clasificación de objetos del catálogo NGC: mas del 75% son objetos extragalácticos

sdasdasdasdasdas


Show Menu

Cúmulos abiertos


M50
Imagen del cúmulo NGC2323 o M50.
Los cúmulos abiertos son agrupaciones de estrellas relativamente jóvenes, en su mayoría azules o blancas.

A veces están aún envueltos en una nebulosidad y forman parte de disco fino o grueso de la Galaxia.

Forman parte de lo que llamamos población I estelar de La Vía Láctea y habitan el disco de la misma.

Mostrar Vía Láctea

Cúmulos Globulares

M50
Imagen del cúmulo globular NGC5272 o M3.
Los cúmulos Globulares son agrupaciones más o menos esféricas de estrellas

Son compuestos por estrellas rojas o gigantes rojas, con baja metalicidad y muy antiguas. Se cree que son las primeras pobladoras de la Galaxia.

Se distribuyen por el halo de la Galáxia, de forma más abundante cerca del centro y forman parte de lo que llamamos población II.

Su origen aún no está claro.

Mostrar Vía Láctea

Nebulosas

M50
Imagen de las nebulosas de la Llama y la Cabeza del Caballo.
Las nebulosas son acumulaciones de polvo e hidrógeno, son regiones de formación estelar.

A veces aparecen junto a agrupaciones estelares jóvenes llamados cúmulos abiertos.

Se distribuyen en el disco de la Galaxia, aunque desde la nuestra posición las podamos ver a gran altura forman parte de la población I de la Galaxia.

Mostrar Vía Láctea

Galaxias

M101
Galaxia NGC5457 o M101.
Las Galaxias son objetos situados más allá de los límites de La Vía Láctea, son universos isla, podemos decir que son otras Vías Lácteas.

Aparecen aisladas pero también agrupadas en inmensos cúmulos del tamaño de millones de años luz y esos forman parte a su vez, de otras estructuras maypres llamadas supercúmulos.

Nuestra propia galaxia pertenece al llamado grupo Local, un pequeño cúmulo que pertenece a uno mayor: el cúmulo de Virgo que a su vez pertenece al supercúmulo de Laniakea.

Mostrar Vía Láctea

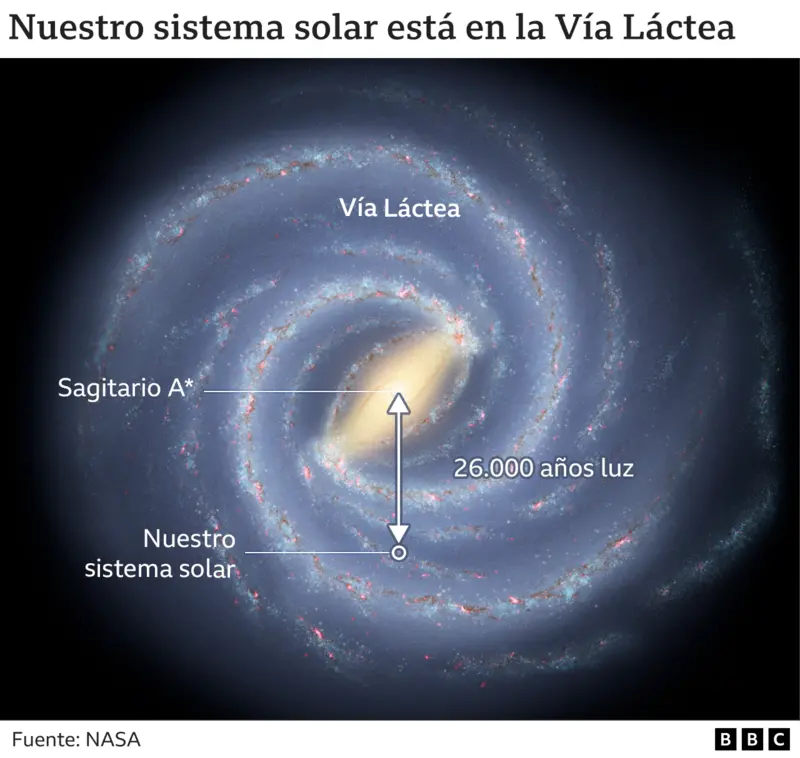

El Sol dentro de La Vía Láctea

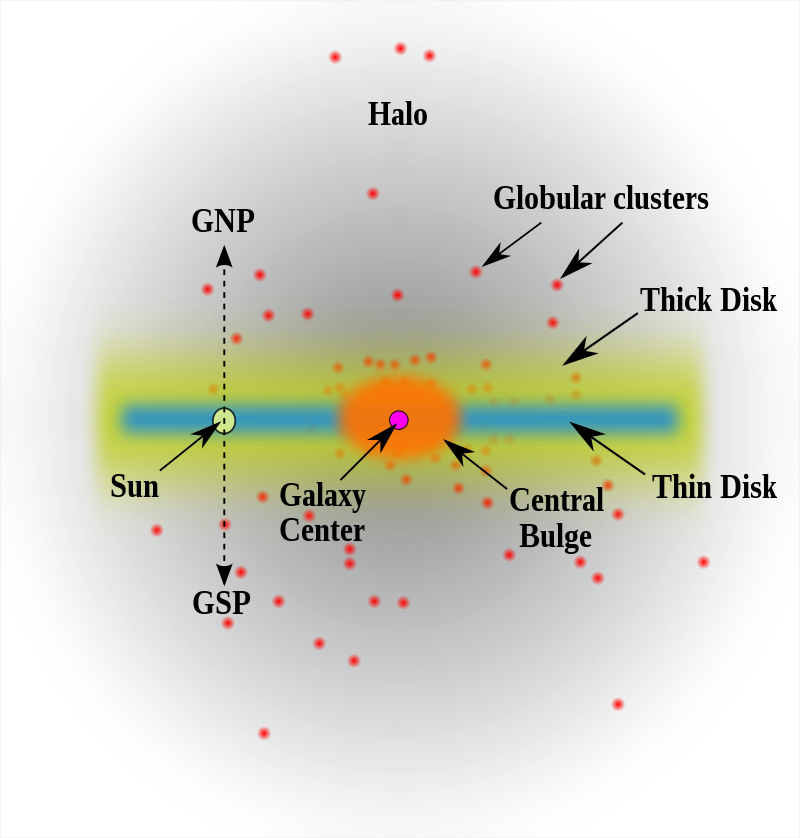

Distribución de objetos en la Vía Láctea y posición del Sol.
El Sol se encuentra inmerso en la Vía Láctea, dentro del disco fino, formando parte de la Población I .

Las regiones del Bulbo, el Halo y el Disco (fino o grueso) pueden apreciarse a través del catálogo NGC.

Nuestra propia galaxia pertenece al llamado grupo Local, un pequeño cúmulo que pertenece a uno mayor: el cúmulo de Virgo que a su vez pertenece al supeercúmulo de Laniakea.

Mostrar Cúmulos abiertos
Mostrar Cúmulos Globulares
Mostrar Galaxias

Por Tanto:


Podemos, desde nuestra posición en la Vía Láctea observar su estructura.
  • Dentro de nuestra Galaxia:

    • No hay una distribución al azar, los objetos astronómicos tienden a concentrarse en las proximidades de La Vía Láctea.
    • Vemos dos poblaciones estelares claramente diferenciadas:
      • Población II habitando el Halo.
      • Población I habitando el Disco de la galaxia.

  • Fuera de La Vía Láctea

Herramientas utilizadas en la elaboración de esta visualización:
  • Librería Virual-SKY creada por LCO.
  • JQuery + Jquery-UI.
  • ScrollMagic (Herramientas de la asignatura).
  • Fluorish (Herramientas de la asignatura).
  • R y R-Studio.
  • Palette Visualizer (Herramientas de la asignatura).
  • Color Picker.
En realidad la mayoría son recursos de la asignatura, donde además he podido aplicar mis conocimientos de programación.
FIN.
